RF Feeder 시스템 누설 동축 케이블

일반적인 누설 동축 케이블은 안테나를 설치하기 어려운 지하공간 및 터널에 적용되며, 동축 케이블 외부도체에 신호 누설용 슬롯(Slot)이 형성되도록 가공하여 케이블 자체가 안테나 역할을 수행하도록 합니다. RFCX Series(Coupled Mode) 누설 케이블은 동축 케이블의 외부도체에 인위적인 가공을 통하여 전자파를 흘려 케이블 주변으로 신호가 누설되는 원리를 적용해 만든 제품입니다. RFCL Series 누설동축케이블은 외부도체 슬롯(Slot) 형태 및 주기를 사용대역에 맞게 설계하여, 해당 주파수 범위(Target Frequency range)에서 RFCX Series 대비 탁월한 특성을 구현 가능하도록 설계할 수 있는 제품입니다. 또한 Radiated Mode방식을 채용한 RFCL Series는 신호의 직진성이 강하여 RFCX Series 대비 2~3배 이상의 방사거리를 갖추고 있습니다.



종류 및 용도

• 종류
  - RFCX Series: (RFCX-FR 12D, 22D, 33D, 42D), (RFACX-FR 12D, 22D)
  - RFCL Series: (RFCL-FR 22D, 33D, 42D)

• 용도
  - 건물 내부 터널, 지하철과 고속철도 등의 좁고 긴 또는 굴곡 있는 무선통신 환경에 적합, FM, DMB, LTE-R, 이동통신 서비스


특장점

• RFCX Series
  - 광대역으로 사용 가능
  - 우수한 기계적 강도 및 곡률 반경 특성(RFCL 대비)

• RFCL Series
  - 특정 주파수 최적화 슬롯 설계 가능(감쇄량, 결합손실 특성 우수)
  - Radiated Mode 동작으로 수신거리 우수 (RFCX 대비)
  - SS(Self Support) Type 지원 : 포설 용이, 포설비 절감

주요기능

• 고발포 절연을 통한 저손실(Low loss) 구현
• 주요 사용 주파수를 고려한 감쇠량, 결합손실 특성 설계 가능

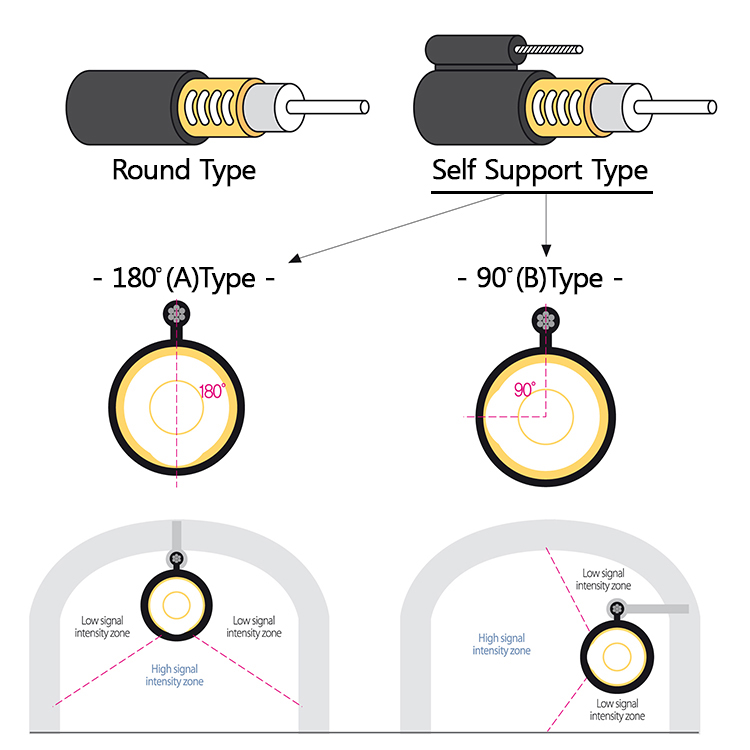

• 설치 위치(터널 벽면, 중앙 기둥)에 따라 90도, 180도 방향 슬롯(Slot) 설계
