산업기기 클린룸용 무빙 케이블 시스템 e-Flatek™

e-Flatek™은 공장 자동화를 위한 장비에 전원을 공급하고 신호를 전송하는 클린룸용 무빙 케이블 시스템입니다. e-Flatek™은 공장 자동화 케이블인 e-Line™과 튜브 등을 내마모성이 뛰어난 e-Pod™에 삽입하여 물리적 손상으로부터 보호하고, 케이블 베이어 대신 삽입형 지지체인을 적용하여 가동 시 발생하는 분진을 최소화하였습니다. 특히 e-Pod™는 클린룸 국제 규격 시험에서 분진 발생 가능성 0.1퍼센트 미만을 뜻하는 ‘ISO Class 1’을 인증받아 제품의 신뢰성을 확보했습니다.

종류 및 용도

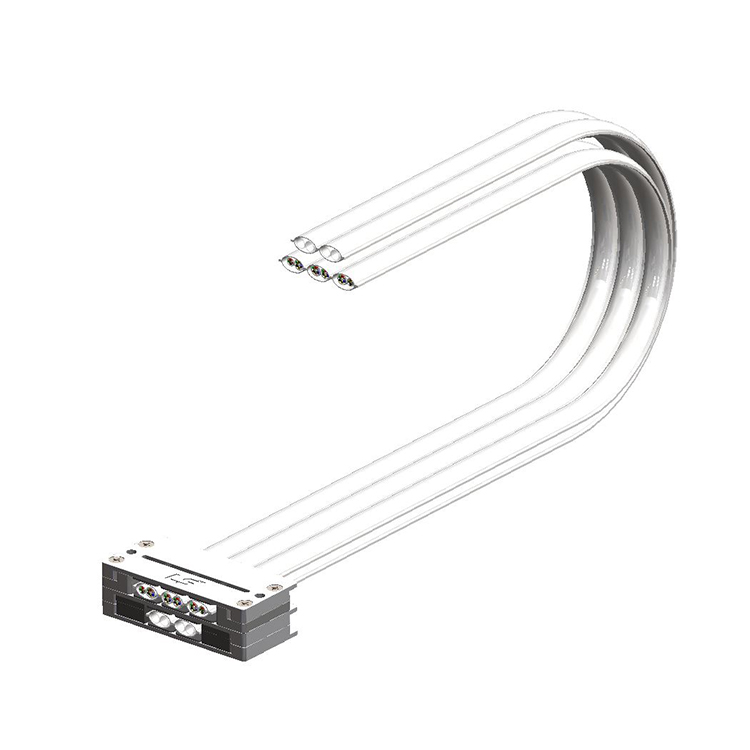

• e-Flatek™ Package

e-Flatek™은 고객 요청에 따라 케이블이 적층되며, 각각 액세서리 조합을 통해 다양한 구성으로 제품을 설계, 제작할 수 있습니다.



[ Specification ]​



Specification
최대 스트로크 길이 3,500㎜

표준 굴곡 반경

R20㎜, R40㎜, R70㎜, R100㎜, R130㎜
최대 속도 2m/s
최대 가속도 4G
최소 가동 수명 1,000만회
사용 온도 -10℃ ~ +80℃
삽입 가능 외경 10㎜ max./ 6㎜ 이하 2개 가능

ISO 14644-1 / VDI 2083 등급

ISO Class 1
표준 Pod 구성 1~6 Pod
최대 적층 6 Stacked








• e-Pod™

e-Pod™는 케이블과 튜브를 삽입할 수 있는 슬리브로, 19mm 내폭의 Standard Pod와 고객 맞춤형 Special 1Pod로 구성되어 있습니다.



e-pod



e-pod

관련 동영상

[슬기로운 전선생활 2편] 클린룸용 케이블 이플라텍 (e-Flatek)

카탈로그

카탈로그
카탈로그
클린룸용 무빙 케이블 시스템 e-Flatek™ LS e-Flatek.pdf 다운로드
